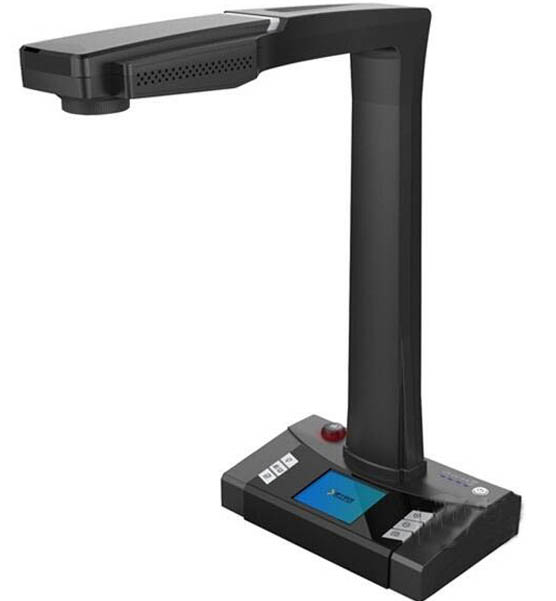

捷宇智汇星V18SL成册扫描仪

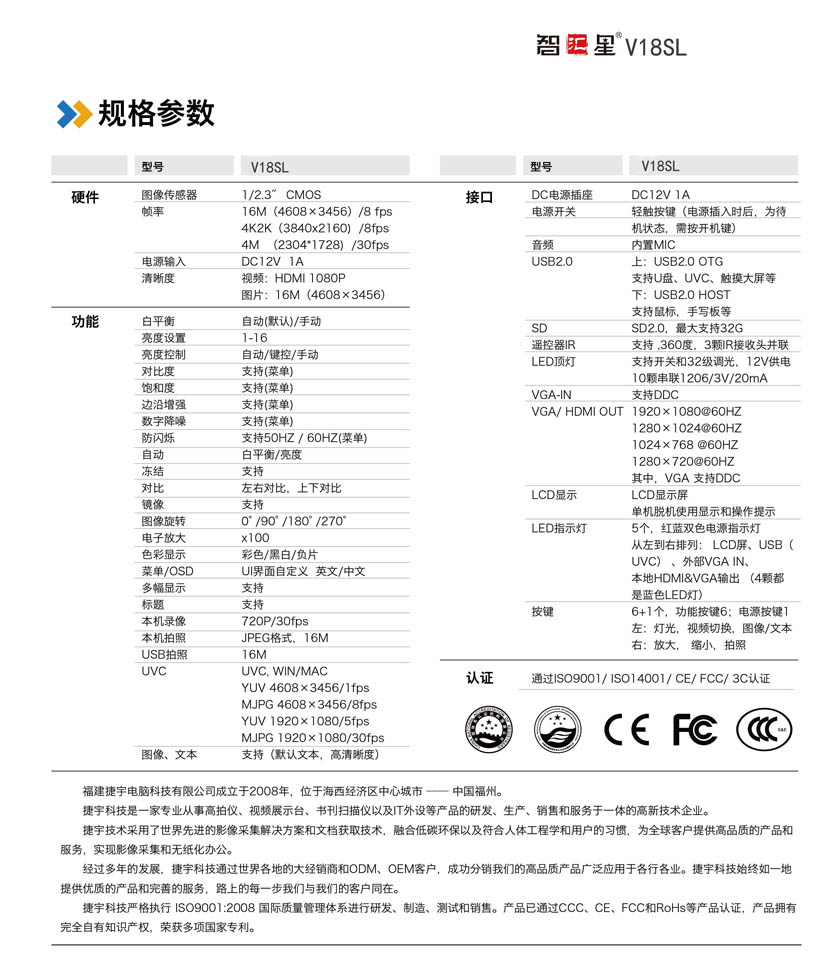

硬件 | 型号 | V18SL |
图像传感器 | 1/2.3 CMOS | |
帧率 | 16M(4608×3456)/8 fps 4K2K(3840x2160) /8fps 4M(2304*1728) /30fps | |
图像处理 | FBS6019A | |
电源输入 | DC12V 1A | |
清晰度 | 视频:HDMI 1080P | |
图片:16M(4608×3456) | ||
功能 | 白平衡 | 自动(默认)/手动 |
亮度设置 | 1-16 | |
亮度控制 | 自动/键控/手动 | |
对比度 | 支持(菜单) | |
饱和度 | 支持(菜单) | |
边沿增强 | 支持(菜单) | |
数字降噪 | 支持(菜单) | |
防闪烁 | 支持50HZ / 60HZ(菜单) | |
自动 | 白平衡/亮度/自动聚焦 | |
冻结 | 支持 | |
对比 | 左右对比,上下对比 | |
镜像 | 支持 | |
图像旋转 | 0/90/180/270 | |
电子放大 | x10 | |
色彩显示 | 彩色/黑白/负片 | |
菜单/OSD | UI界面自定义 英文/中文(默认中文,带记忆功能) | |
多幅显示 | 支持 | |
标题 | 支持 | |
本机录像 | 720P/30 | |
本机拍照 | JPEG格式,16M | |
USB拍照 | 16M | |
UVC | UVC, WIN/MAC YUV 4608×3456/0.8fps MJPG 4608×3456/8fps YUV 2304×1728/3fps MJPG 2304×1728/30fps YUV 1920×1080/5fps MJPG 1920×1080/30fps YUV 1600×1200/5fps MJPG 1600×1200/30fps YUV 1280×720/12.5fps MJPG 1280×720/30fps YUV 800×600/20fps MJPG 800×600/30fps | |
图像、文本 | 支持(默认文本,高清晰度) | |
接口 | DC电源插座 | DC12V,Φ5.5mm |
电源开关 | 轻触按键(电源插入时后,为待机状态,需按开机键) | |
音频 | 内置MIC | |
USB2.0 (双A Type) | 上:USB2.0 OTG 支持U盘、UVC 下:USB2.0 HOST 支持鼠标,触摸大屏等 | |
SD | SD2.0,最大支持32G | |
遥控器IR | 支持(360度,3颗IR接收头并联) | |
LED顶灯 | 支持开关和32级调光,12V供电(10颗串联1206/3V/20mA) | |
VGA-IN | 支持1路输入(支持DDC) 待机状态时VGA-OUT显示VGA-IN | |
VGA / HDMI OUT | 1920×1080@60HZ 1280×1024@60HZ 1024×768 @60HZ 1280×720@60HZ 其中,VGA 支持DDC | |
LCD显示 | LCD显示屏,单机脱机使用显示和操作提示 | |
LED指示灯 (5个) | 红蓝双色电源指示灯(待机/开机) 从左到右排列: LCD屏、USB(UVC) 、外部VGA IN、 本地HDMI&VGA输出 (4颗都是蓝色LED灯) | |
按键 | 6+1个 ,功能按键6;电源按键1个。 左边按键:灯光,视频切换,图像/文本 右边按键:放大, 缩小,拍照 | |

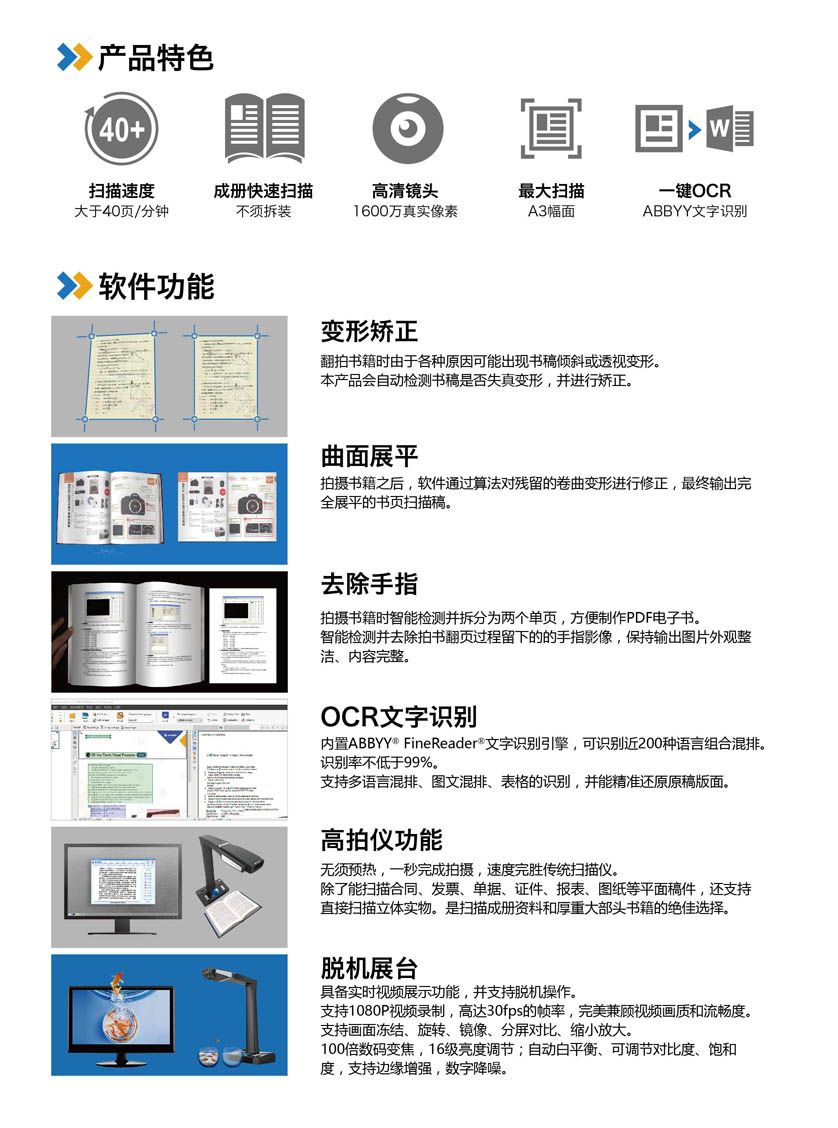

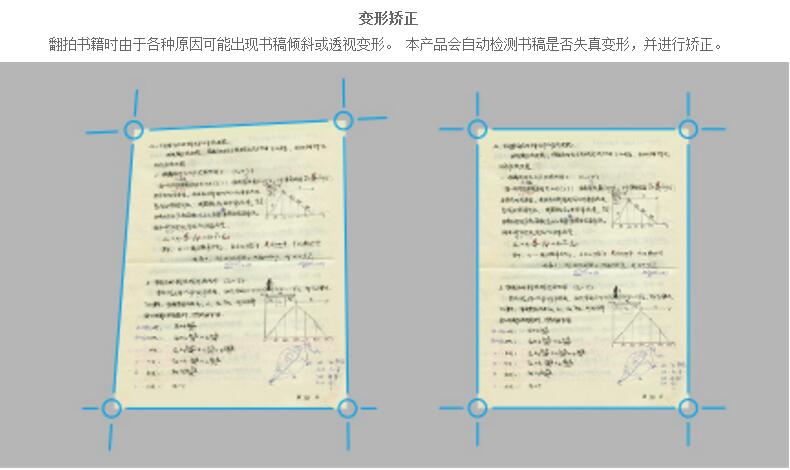

软件功能 | 变形校正 | |
区面展平 | ||

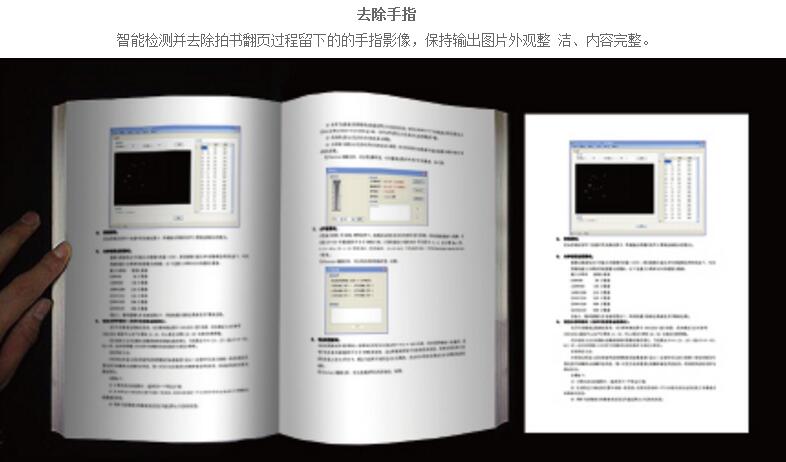

去指印 | ||
OCR文字识别 | ||
高拍仪功能 | ||
脱机展台功能 | ||
其它 |
一、LED指示灯功能:
1、灯板1,顶灯:
2、电源指示灯:
3、LED指示灯从左到右排列:
LCD屏 USB(UVC) 外部VGA IN 本地HDMI&VGA输出
颜色都是蓝色LED灯
二、按键功能:
灯光 | LCD屏 | 放大 |
视频切换 | 缩小 | |
文本/图像 | 拍照 |
拍照存储模式:接入U盘,默认存储U盘(五维按键控制/遥控器控制);
UVC模式下,默认存储PC端;
HDMI/VGA,默认存储SD卡。
三、图像输出:
USB UVC、HDMI/VGA、LCD(三选一分时输出);
1、显示拍摄内容;
2、显示拍照张数;
四、接口功能定义:
1、HDMI;
HDMI模式下功能,支持鼠标操作,V10展台功能;
2、VGA IN/ OUT;
3、USB OTG:U盘/UVC、鼠标;
UVC模式下功能,支持鼠标,V10展台功能;
U盘模式下:五维按键拍照存储,支持鼠标操作,V10展台功能;
4、SD卡;
5、内置MIC;
五、遥控器功能定义:
VP216AI遥控器V1.0 (2016.7.21)
VGA切换 | 分辨率 | 导航 |
联机 展台 |
放大↑ | |||
缩小↓ | |||
拍照 | 录像 | 灯光 |
浏览 |
冻结 暂停 | 对比 | 文本 图像 |
删除 |
旋转 | 镜像 | 黑白 负片 |
退出 |
底部UI排序 (2行,居中)
1 | 2 | 3 | 4 | 5 | 6 | 7 | 8 | 9 |
放大↑ | 旋转 | 镜像 | 冻结 | 对比 | 拍照 | PIP (预留) | 浏览 | |
缩小↓ | 黑白 负片 | 文本 图像 | 灯光 | 录像 | 批注 (预留) | 设置 |
操作说明:
1、按“导航”键时,屏幕底部弹出UI界面,“←”,“→”移动UI选择框,再按“导航”键,执行UI功能。
按“退出”键时,隐藏UI界面,回到实时画面。
注:扁平化UI设计(除浏览外)
2、按“浏览”键时,进入16宫格界面;
4个方向键移动选择框,按导航选中图片进入全屏显示,“←”,“→”切换图片;
3、两画面:左右对比、上下对比
4、设置菜单:
亮度、对比度、饱和度、锐度、数字降噪、
防闪烁50/60HZ、SD卡格式化,音量控制,分辨率切换,中文/English、复位(恢复出厂设置)、参数保存
5、展台/联机:
